Кавитационные скребки серии СКО предназначены для очистки стенок напорных водоводов от настенных отложений с твердостью до 2 единиц по шкале Мооса на месторождениях, а также магистральных трубопроводов в системах отопления предприятий или в ЖКХ. Это могут быть отложения накипи, солей или ржавчины, а также отложения бактериального происхождения.

Очистка отложений ведется:

• вибрирующими металлическими лепестками скребка(их кромками);
• разогнанными струями жидкости в пристеночном слое;
• на микроуровне за счет кавитации при схлопывании пузырьков водяного пара, образующихся во множестве в зонах турбулентности струй.

Именно за счет такого тройного воздействия достигается высокая эффективность очистки. При этом не используются никакие химические реагенты, а счищенные отложения постоянно относятся от скребка потоком жидкости, не вызывая повторных отложений. Поэтому кавитационная очистка является наиболее совершенным методом внутритрубной очистки. Это также экологически чистый и абсолютно безопасный метод.

Металлический корпус скребков СКО и специальная конструкция металлических пружинных лепестков, собранных в манжеты, позволяет проходить даже 180-ти градусные отводы (изгибы) металлических змеевиков подогрева нефти, а также другие трубопроводы с радиусом гиба R=1.0xD или с большим радиусом гиба.

Кроме того, скребки СКО проходят через протяженные всесторонние сужения в трубопроводах, где проходное сечение сужено до 70% от номинального внутреннего диаметра трубопровода.

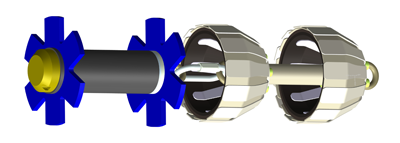

--> При необходимости скребок серии СКО можно оснастить прицепным низкочастотным передатчиком ПНТ. Тогда движение скребка даже внутри подземного трубопровода с металлическими стенками можно отслеживать при помощи низкочастотного локатора НПР.

Также желательно заранее быть уверенным, что в очищаемом трубопроводе нет сужений внутреннего диаметра более чем на 30% (из-за твердых отложений на стенках или из-за вмятин, чопиков и т.п.)

Чтобы в этом убедиться, можно использовать скребки-калибры серии СКТ на полиуретановых манжетах и с металлическими калибровочными дисками. Скребок-калибр СКТ также рекомендуется прогонять по трубопроводу после кавитационного скребка СКО, чтобы контролировать очистку.

В особо сложных или ответственных случаях может потребоваться более точно определить величину настенных отложений и сужений или посмотреть их распределение по длине и окружности трубопровода. Для таких случаев мы можем предложить прогнать по трубопроводу электронный многоканальный профилемер ПВМ нашего изготовления.

Технология запуска

Каждый кавитационный (гидробародинамический) скребок серии СКО разрабатывается, моделируется в 3d, и изготавливается под конкретный внутренний диаметр трубопровода. Поэтому при заказе необходимо сообщить нам внутренний диаметр трубопровода, если он известен и достоверен. При необходимости можно измерить наружный диаметр трубопровода и преобладающую толщину стенки с помощью измерительных приборов (штангенциркуль, ультразвуковой толщиномер). Тогда наш конструктор спроектирует скребок СКО с оптимальными размерами для наиболее эффективной очистки.

Следует отметить, что при прогоне скребка по трубопроводу все оттоки и притоки данного трубопровода должны быть закрыты или заглушены.

Выход скребка СКО на кавитационный режим очистки регулируется с помощью оборотов двигателя мотопомпы или электронасоса, который нагнетает воду за скребком и создает давление, проталкивающее скребок по трубопроводу, а расход жидкости по трубопроводу (среднюю скорость потока) регулируют, приоткрывая или закрывая последнюю задвижку, расположенную на самом дальнем конце очищаемого участка. Очевидно, что если на очищаемом участке трубопровода имеются другие задвижки, то они должны быть открыты на максимум во время прогона.

Для запуска скребков очищаемый участок трубопровода необходимо оснастить временной или постоянной камерой запуска. На месторождениях трубопроводы обычно уже при строительстве оснащаются и камерой запуска и камерой приема. В других местах при прогонах водой можно обойтись без камеры приема (работать на открытый конец).

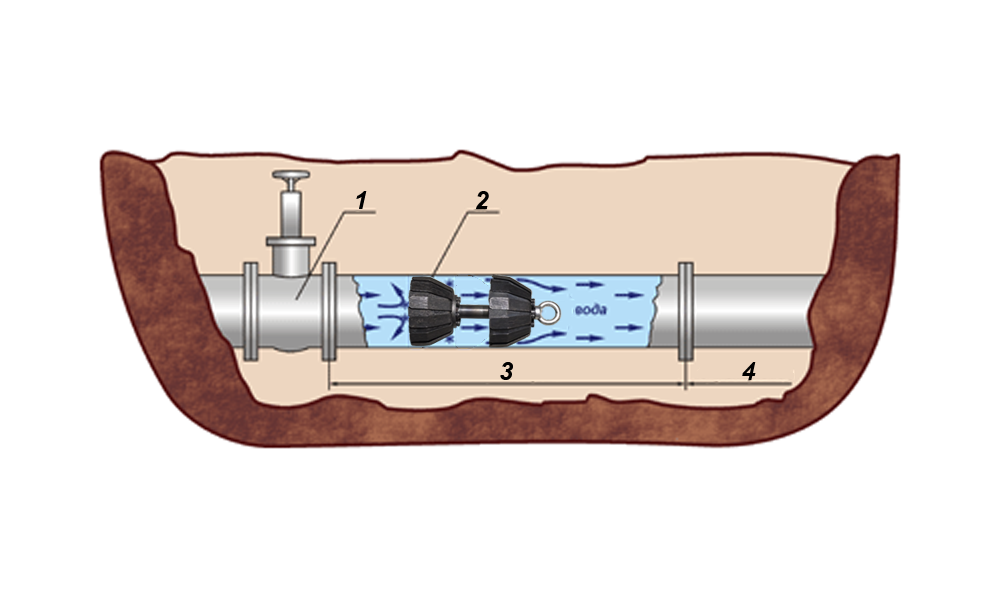

Устройство упрощенной временно встраиваемой камеры запуска схематично показано на рисунке ниже:

1 - задвижка с ручным приводом перед камерой запуска;

2 - кавитационный (гидробародинамический) скребок СКО;

3 - временная упрощенная камера запуска, внутри которой помещается скребок и которая потом присоединяется к трубопроводу на болтовых фланцах с прокладками;

4 - участок очищаемого трубопровода.

Конструкции камер бывают очень разнообразными в зависимости от наличия или отсутствия так называемой обвязки для перенаправления потоков жидкости, специальных крышек с байонетными затворами, наличия приборов контроля (манометры, термометры, расходомеры).

Для запуска и приема скребков СКО можно использовать самые простые камеры.

Ограничения

Скребки серии СКО предназначаются для очистки трубопроводов с металлическими стенками. Такими как: напорные водоводы на месторождениях нефти, водопроводы для горячей воды на предприятиях, НПЗ или в сфере ЖКХ, закоксованные змеевики подогрева нефти, шламопроводы и золопроводы на ТЭЦ и т.п.

Прогоны скребков СКО для очистки металлических стенок трубопроводов рекомендуется проводить в воде, либо в другой легкотекучей (невязкой) жидкости, такой как смесь воды и метилового спирта (применяется на месторождениях во время морозов) или бензин (если очищается, например, продуктопровод на НПЗ).

Выйти на режим кавитационной очистки в вязкой жидкости, типа нефти, будет проблематично. Но останутся два других фактора очистки: 1) очистка металлическими вибрирующими лепестками и их кромками; 2) очистка разогнанными струями жидкости в пристеночном слое.

Очистка трубопроводов из неметаллических материалов, таких как: полиэтиленовые водопроводы и газопроводы, полимерно-армированные гибкие трубопроводы скребками СКО требует апробации.

Не рекомендуется проводить очистку кавитационными скребками СКО металлических трубопроводов с полимерным внутренним гладкостным покрытием, а также трубопроводов со вставками (типа втулок Целлера) или с подкладными кольцами, которые защищают сварные швы изнутри. Имеется вероятность повреждения внутреннего защитного слоя или срыва втулок из-за значительного прижима металлических лепестков скребков СКО к стенкам. Для очистки таких трубопроводов рекомендуем выбирать скребки серии УСО.

Скребки СКО проходят:

• Крутоизогнутые отводы с радиусом гиба R=1.0xD и с большими радиусами гиба: R=1.5xD, 3xD, 5xD и т.д.;
• Отводы на 180 градусов (такие как в змеевиках подогрева нефти) и менее (90, 60, 45 градусов и т.д.);
• Сужение трубопровода отложениями до 30% от начального внутреннего диаметра.

Сообщите нам размеры вашей трубной арматуры, и мы разработаем и изготовим для вас скребки СКО специальной конструкции, которые также будут проходить:

• Равнопроходные тройники с нижним расположением отвода
• Выступающие внутрь врезки (вантузы)
• Клиновые и шиберные задвижки
• Другие нестандартные сужения и препятствия в ваших трубопроводах

Прохождение СКО-114-9 внутри 90-то градусного отвода с R=1.0xD

Обозначение кавитационных скребков СКО при заказе

При заказе скребков важно указывать внешний диаметр трубопровода и толщину стенки труб на участке, где предполагается использование заказываемого скребка.

Скребок кавитационный СКО-ХХХ-ZZ-[П], где

• ХХХ – внешний диаметр трубы в миллиметрах,
• ZZ – преобладающая толщина стенок труб в миллиметрах,
• Указать П только при заказе с прицепным передатчиком ПНТ для сложных случаев (много отложений, есть вмятины и т.п.). То есть, если потребуется слежение за движением скребка в трубопроводе или для определение места его застревания, которые можно будет выполнить с помощью низкочастотного приемника НПР.

Например: скребок кавитационный для трубопровода, линейная часть которого изготовлена из стальных труб с внешним диаметром 114 мм и толщиной стенки 9 мм обозначается при заказе:

Скребок кавитационный СКО-114-9
