Оборудование для внутритрубной диагностики, сопровождения внутритрубных снарядов, а также для очистки и регистрации параметров трубопровода

Внутритрубные профилемеры

Профилемер внутритрубный ПВМ-3-8-114

ПВМ-3

Многоканальный двухсекционный профилемер ПВМ-3-8 с 8 независимыми измерительными рычагами разработан для трубопроводов с внешним диаметром 89, 114, 159 (168) и 219 мм (от 3 до 8 дюймов). Среда эксплуатации - нефть, нефтепродукты, вода, воздух, природный и промышленные газы. Маркировка взрывозащиты 0ЕхiaIIBT5 X. Проходимость сужений трубопровода: 70%D, минимальный радиус поворота в 90-градусных отводах R=1.5хDN. Время автономной работы 60 часов. Обследуемая дистанция до 150 км. Рабочее давление 0.5…8 МПа (при движении в газообразной среде требуется минимальное давление 2 МПа). Рабочий диапазон температур от -20 С до +80 С. Диапазон скорости перекачки продукта 0.1...10м/с. Скорость движения профилемера со съемом информации до 6 м/c. Точность определения дистанции 1% или 0.1м при использовании маркерной системы и информации о сварных швах. Точность определения сужений - 1% от внешнего диаметра трубопровода. В тянущей секции профилемера устанавливается низкочастотный передатчик ПНТ-08 (для трубопроводов диаметром 89, 114 мм), ПНТ-06 (159, 168 мм), либо ПНТ-04 (219 мм).

Видео ПВМ-3-8-114

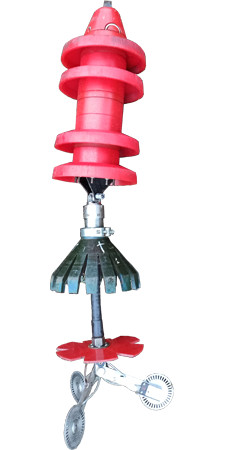

Профилемер внутритрубный ПВМ-4-8-273

ПВМ-4

Многоканальный двухсекционный профилемер ПВМ-4 с 8 или 16 независимыми измерительными рычагами разработан для трубопроводов с внешним диаметром от 114 до 325 мм (от 4 до 12 дюймов). Среда эксплуатации - нефть, нефтепродукты, вода, воздух, природный и промышленные газы. Маркировка взрывозащиты 0ЕхiaIIBT5 X. Проходимость сужений трубопровода: 70%D, минимальный радиус поворота в 90-градусных отводах R=1.5хDN. Время автономной работы 200 часов. Обследуемая дистанция до 500 км. Рабочее давление 0.5…12 МПа (при движении в газообразной среде требуется минимальное давление 2 МПа). Рабочий диапазон температур от -20 С до +80 С. Диапазон скорости перекачки продукта 0.1...10м/с. Скорость движения профилемера со съемом информации до 6 м/c. Точность определения дистанции 1% или 0.1м при использовании маркерной системы и информации о сварных швах. Точность определения сужений - 1% от диаметра трубопровода. В тянущей секции профилемера устанавливается низкочастотный передатчик ПНТ-06, ПНТ-04, либо ПНТ-00. Возможна трехсекционная компоновка профилемера (с 2 измерительными секциями). Секции располагаются с угловым смещением. В этой конфигурации общее количество независимых измерительных рычагов - до 32.

Видео ПВМ-4-8-273
Профилемер ПВМ-06

ПВМ-6

Многоканальный профилемер ПВМ-6 с 8-ю независимыми измерительными рычагами разработан для трубопроводов с внешним диаметром 159, 168 и 219 мм (6, 8 дюймов). Среда эксплуатации - нефть, нефтепродукты, вода, воздух, природный и промышленные газы. Проходимость сужений трубопровода: 70%D, минимальный радиус поворота R=1.5DN. Время автономной работы 70 часов. Обследуемая дистанция до 200 км. Рабочее давление 0.5…8 МПа (при движении в газообразной среде требуется минимальное давление 2 МПа). Рабочий диапазон температур от -20 С до +70 С. Диапазон скорости перекачки продукта 0.1...8м/с. Скорость движения профилемера со съемом информации до 4 м/c. Точность определения дистанции 1% или 0.25м при использовании маркерной системы и информации о сварных швах. Точность определения сужений - 0.5% от диаметра трубопровода. В тянущей секции профилемера устанавливается низкочастотный передатчик ПНТ-06 (для трубопроводов 159, 168 мм), либо ПНТ-04 (для трубопроводов 219 мм).

Видео ПВМ-6-219

Передатчики 22Гц

Передатчик низкочастотный ПНТ-00 для установки в поршни и скребки  внутритрубные для трубопроводов диаметром 200-1600 мм

ПНТ-00

Низкочастотный передатчик ПНТ-00 со световой индикацией разряда батарей, дистанционным управлением, дистанцией обнаружения по воздуху 25 метров и временем автономной работы 700 (до 2000) часов. Длина передатчика 296 мм, диаметр 94 мм. Питание от 4 батарей LR20 (D) или 2 батарей DD. Рабочее давление до 30 МПа. Маркировка взрывозащиты 0ЕхdsIIBT5. Передатчик предназначен для установки во внутритрубных скребках (поршнях) различной конструкции для трубопроводов диаметром 200-1600мм (8-60 дюймов).

Передатчик низкочастотный ПНТ-04 для установки в поршни и скребки  внутритрубные для трубопроводов диаметром 150-300 мм

ПНТ-04

Низкочастотный передатчик ПНТ-04 со световой индикацией разряда батарей, дистанционным управлением, дистанцией обнаружения по воздуху 21 метр и временем автономной работы 240 (до 700) часов. Длина передатчика 257 мм, диаметр 58 мм. Питание от 4 батареек LR6 (АА). Рабочее давление до 20 МПа. Маркировка взрывозащиты 0ЕхdsIIBT5. Передатчик предназначен для установки во внутритрубных скребках (поршнях) различной конструкции для трубопроводов диаметром 150-300мм (6 -12 дюймов).

Передатчик низкочастотный ПНТ-06 для установки в поршни и скребки  внутритрубные для трубопроводов диаметром 100-250 мм

ПНТ-06

Низкочастотный передатчик ПНТ-06 со световой индикацией разряда батарей, дистанционным управлением, дистанцией обнаружения по воздуху 15 метров и временем автономной работы 150 часов. Длина передатчика 220 мм, диаметр 42 мм. Питание от 4 батареек LR3 (ААА). Рабочее давление до 12 МПа. Маркировка взрывозащиты 0ЕхdsIIBT5. Передатчик предназначен для установки во внутритрубных скребках (поршнях) различной конструкции для трубопроводов диаметром 100 - 250мм (4 - 10 дюймов).

Передатчик низкочастотный ПНТ-08 для установки в поршни и скребки  внутритрубные для трубопроводов диаметром 75-200 мм

ПНТ-08

Низкочастотный передатчик ПНТ-08 со световой индикацией разряда батарей, дистанционным управлением, дистанцией обнаружения по воздуху 9 метров и временем автономной работы 60 часов. Длина передатчика 132 мм, диаметр 42 мм. Питание от 2 батарей или аккумуляторов типоразмера LR3 (ААА). Рабочее давление до 12 МПа. Маркировка взрывозащиты 0ЕхdsIIBT5. Передатчик предназначен для установки во внутритрубных скребках и поршнях (преимущественно цельнолитых) для трубопроводов диаметром 75 - 200 мм (3 - 8 дюймов) с возможностью их запуска через трехходовые шаровые краны.

Передатчик телеметрический ПНТ-01

ПНТ-01

Низкочастотный передатчик телеметрический ПНТ-01 со встроенным модулем регистрации ускорений и температуры. Для трубопроводов диаметром 200-1600мм (8-60 дюймов). Питание от 4 батарей LR20 (D) или 2 батарей DD. Длина передатчика 330 мм, диаметр 94 мм. Защита оболочкой IP68 при давлении 12 МПа. Маркировка взрывозащиты 0ЕхdsIIBT5. Связь с компьютером через Bluetooth. Предназначен для регистрации температуры по длине трубопровода. Дополнительная привязка по дистанции к особенностям трубопровода (задвижки, шаровые краны) при просмотре графиков ускорений.

Приёмопередатчик ППНТ-00, модифицированный передатчик ПНТ-04 и пульт ДУ

ППНТ-00

Низкочастотный приемопередатчик ПНПТ-00 принимает команды на частоте 22 Гц, которые проходят внутрь замкнутых металлических или железобетонных оболочек (например внутрь закрытой камеры запуска или приема). Устанавливается на внутритрубных скребках, поршнях или диагностических снарядах для трубопроводов диаметром 200-1600мм (8-60 дюймов). Питание от 4 батарей LR20 (D) или 2 батарей DD. Длина приёмопередатчика 330 мм, диаметр 94 мм. Защита оболочкой IP68 при давлении 12 МПа. Во время движения по трубопроводу приемопередатчик работает аналогично стандартному низкочастотному передатчику ПНТ-00. Для передачи команд на частоте 22 Гц используется модифицированный передатчик ПНТ-04 с пультом дистанционного управления.

Регистраторы температуры и давления в трубопроводе

Дата логер РДТ-00 для записи температуры и давления при движении очистного поршня по трубопроводу

РДТ-00

Регистратор РДТ-00 предназначен для установки на внутритрубные скребки или диагностические снаряды с целью регистрации изменений давления и температуры по длине трубопровода. Дополнительно РДТ-00 регистрирует перегрузки и удары, а также перепад давления, на скребке, при движении по трубопроводу. Длина регистратора 130 мм, диаметр 94 мм. Время автономной работы до 600 часов. Питание от 1 литиевой батареи LR20 (D), 3.7 В. Рабочее давление до 30 МПа. Маркировка взрывозащиты 0ExmaiaIIBT5 Ga. Поставляется с программой для визуализации записанных графиков давления, температуры и ускорений. Для передачи данных на компьютер используется USB-кабель. Пользователь может выбрать частоту записи данных c датчиков прибора в очень широком диапазоне: от 100 раз в секунду (100 Гц) до 1 раза в 30 секунд (0,033 Гц).

Низкочастотные локаторы и регистраторы

Универсальный локатор НПР-00

НПР-00

Универсальный приемник (локатор) НПР-00 для сопровождения и поиска внутритрубных снарядов с низкочастотными передатчиком или магнитом. НПР-00 регистрирует сигналы на частоте 22 Гц, а также изменения магнитного поля вблизи трубопровода. Прибор имеет встроенную высокочувствительную антенну, автоматически регулируемую яркость светодиодных индикаторов, функцию дистанционного управления передатчиками ПНТ по ИК-порту, а также встроенный динамик. НПР-00 имеет очень простое управление с помощью 2 кнопок на лицевой панели. Защита корпуса IP67. Маркировка взрывозащиты 1ExibIIBT3 X. Время автономной работы не менее 240 часов. Питание от 4 алкалиновых или литиевых батарей LR6 (AA) либо от аккумуляторов с напряжением 1.2 ... 1.5 В. Вес с батареями 3.5 кг.

Приемник-регистратор НПР-01 с выносной антенной повышенной чувствительности НПР-01 с выносной антенной и кабелем 50 м на кнехте

НПР-01

Низкочастотный приемник-регистратор (локатор) НПР-01 для сопровождения и поиска внутритрубных снарядов, а также регистрации прохождения через маркерные точки, с возможностью загрузки на компьютер и анализа графиков сигналов автоматически записываемых в в память прибора при регистрации прохождения внутритрубных объектов. Возможна запись как по каналу 22 Гц, так и по магнитному каналу. Приемник НПР-01 оснащен разъемом для подключения внешней антенны или внешних наушников. Имеется автоматическая регуляция яркости светодиодных индикаторов. Защита корпуса IP67. НПР-01 имеет маркировку взрывозащиты 1ExibIIBT3 X. Время автономной работы не менее 240 часов. Питание от 4 батарей LR6 (AA). Работа возможна как со встроенной так и с выносной антенной. Длина кабеля для выносной антенны до 200 м. Защита корпусом выносной антенны в морском исполнении IP68 при давлении до 50 атм. При длине кабеля более 30 м возможна комплектация кнехтом. На кнехте удобно сматывать и хранить кабель при обследовании подводных трубопроводов водолазом (или ROV) который перемещает внешнюю антенну НПР-01 вдоль трубопровода.

Подводный низкочастотный локатор НПР-03

НПР-03

Универсальный локатор-регистратор НПР-03 предназначен для работ по сопровождению внутритрубных скребков и диагностических снарядов в подводных трубопроводах. Прочный корпус НПР-03 позволяет применять его на глубинах до 3000 м (с помощью подводных управляемых аппаратов) при внешних давлениях до 30 МПа. Время автономной работы до 3800 часов. НПР-03 может быть установлен на подводный трубопровод на срок до 5-6 месяцев. Питание от 4 батарей LR20 (D) или 2 литиевых батарей DD. Вес 10 кг. Может оснащаться боковыми поплавками для придания нулевой плавучести. В этом случае может использоваться водолазом для поиска места застревания скребка в подводном трубопровде на глубинах 5 - 50 м. Для более глубоких мест следует использовать ROV с закрепленным на нём НПР-03.

Безконтактный регистратор РПС-00

НПР-04 (РПС-00)

В разработке находится беcконтактный (неинтрузивный) регистратор прохождения внутритрубных снарядов НПР-04 (РПС-00). Этот прибор предназначается для установки на наружную поверхность трубопровода с помощью хомутов без нарушения целостности изоляции. Проектируется для установки на трубопроводах диаметром от 100 до 1420мм для регистрации прохождения внутритрубных снарядов с низкочастотными передатчиками, а также скребков без передатчиков по искажению естественного магнитного поля Земли. Для установки на подземных участках трубопроводов планируется оснащение герметичными удлинителями. Питание от алкалиновых либо литиевых батарей LR20 (D). Проектируемое время автономной работы 6 месяцев. Предусматривается выдача сигнала в телеметрическую сеть (потребуется согласование интерфейса) и запись во внутреннюю память. Возможна разработка функции вывода сигнала в GSM сеть через SMS сообщения.

Акустические локаторы

Акустический локатор ЛКА-00

ЛКА-00

Локатор акустический ЛКА-00 предназначен для отслеживания по звуку положения внутритрубного снаряда в трубопроводе. Оснащается выносным микрофоном (геофоном), устанавливаемым на грунт над трубопроводом или на открытые металлические части трубопровода с помощью магнита, а также кабелем 7м (до 50 м по запросу) и высококлассными наушниками. Прибор имеет три рабочих диапазона частот и автоматическую регулировку яркости сигнализирующих светодиодов. Дальность обнаружения СОД составляет 1.5 ... 2 км. Время автономной работы 240 часов. Питание от 4 батарей LR6 (AA).

Внутритрубные снаряды

Чистящие скребки

Скребки УСО всех размеров

УСО (чистящие скребки)

Скребки (поршни) серии УСО предназначены для очистки стенок трубопроводов от различных отложений. Также эти скребки можно использовать как поршни разделители. Скребки УСО комплектуются 4 чистящими полиуретановыми дисками твердостью 75 ед. по шкале Шор А и 2 опорными дисками твердостью 85 ед. по Шор А. Корпус скребка может изготавливаться из твердого полиуретана (для диаметров 75 - 620 мм) или иметь металлическую сварную конструкцию (обечайка с фланцами) и оснащаться передним и задним бамперами (защитными корзинами) - для диаметров 530 -1420 мм. Скребки УСО проходят: сужения трубопровода 85% номинального диаметра, крутоизогнутые отводы с радиусом R=1,5xD, равнопроходные тройники без решёток и др. Во всех скребках УСО предусмотрено посадочное место под низкочастотный передатчик. Поршни УСО проектируютс так, чтобы иметь минимально возможный вес для уменьшения износа полиуретановых дисков, а также для облегчения погрузочно-разгрузочных и запасовочных работ. Скребки УСО можно дополнительно оснащать металлическими щетками для очистки от твердых отложений и магнитами для очистки от металлического мусора.

Скребки-калибры

Скребки СКТ с металлическим корпусом, с корпусом из твердого полиуретана и укороченные скребки СКТ для запуска через трехходовые шаровые краны.

СКТ (скребки-калибры)

Скребки-калибры СКТ предназначены для определения максимальных сужений трубопровода перед проведением очистки и диагностики трубопровода. Скребки СКТ комплектуются 4 чистящими полиуретановыми дисками твердостью 75 ед. по шкале Шор А. Все скребки СКТ спроектированы так, чтобы проходить: сужения трубопровода 65% от Dвнеш, крутоизогнутые отводы с радиусом R=1,5xDвнеш, равнопроходные тройники с нижним расположением отвода, вантузы, клиновые и шиберные задвижки. Установленные на скребке мерные (калибровочные) диски диаметром 85% и 70% от Dвнеш. дают информацию о наличии сужений, которые могут помешать проведению очистки или профилеметрии трубопровода. Корпус скребка может изготавливаться из твердого полиуретана, либо иметь металлическую сварную конструкцию (для диаметров более 500 мм).Скребки СКТ также могут использоваться для предварительной очистки трубопровода с существенными неустранимыми сужениями. Укороченные скребки СКТ предназначены для запуска и приема через шаровые трехходовые краны. На всех скребках СКТ имеется посадочное место под низкочастотный передатчик.

Скребки для телескопических трубопроводов

Скребки СКТ для телескопических трубопроводов

СКТ (телескопические)

Скребки СКТ для телескопических трубопроводов (то есть для трубопроводов, состоящих из труб разных диаметров) имеют два набора чистящих элементов из полиуретана твердостью 75 ед. по Шор А: обычные чистящие диски меньшего диаметра и разрезные (лепестковые) диски, собранные попарно, для очистки труб большего диаметра. Телескопические скребки СКТ спроектированы так, чтобы проходить сужения в большем трубопроводе до 65% от Dвнеш и отводы с радиусом R=1,5xDвнеш В участках трубопровода с меньшим диаметром они проходят сужения до 85% от Dвнеш и отводы с радиусом R=3xDвнеш Также скребки проходят равнопроходные тройники с нижним расположением отвода, вантузы, клиновые и шиберные задвижки. На всех телескопических скребках СКТ предусмотрена установка низкочастотного передатчика.

Цельнолитые полиуретановые скребки

Цельнолитые полиуретановые поршни СКТ-3Д1М и СКТ-4Д, которые можно запускать через шаровые треххгдовые краны

СКТ (цельнолитые)

Цельнолитые необслуживаемые скребки (поршни) серии СКТ предназначены для очистки трубопроводов небольшого диаметра. Данные скребки изготавливаются из высококачественного полиуретанового сырья, что обеспечивает их высокую сопротивляемость истиранию. Твердость готовых изделий может быть выбрана равной 75, 80 или 85 ед. по Шор А (мягкие, жесткие или повышенной жесткости, соответственно). По-умолчанию цельнолитые скребки изготаливаются твердостью 80 ед. по Шор А. Цельнолитые скребки СКТ спроектированы так, чтобы проходить сужения до 70% от Dвнеш и отводы с радиусом R=1,5xDвнеш Длина скребов СКТ с 4-мя чистящими элементами (СКТ-3Д1М или СКТ-4Д), выбрана такой, чтобы их можно было запускать и принимать через трехходовые шаровые краны. Во всех цельнолитых скребках (кроме СКТ-3Д1М-89) имеется полость для установки низкочастотного передатчика ПНТ соответствующего размера.

Компоненты для внутритрубных снарядов

Одометры

Одометр 8-12.ОДО.00-000

ОДО

Одометр рассчитан на работу в нефти, нефтепродуктах, воде, газе и газоконденсате при давлении до 120 атм и температурах от -20 до +70С. Благодаря малым габаритам и высокой нагрузочной способности одометр может быть установлен на внутритрубные снаряды любого типоразмера от 89 мм до 1420 мм. В одометре применяются специальные технические решения по защите подшипников от попадания загрязнений и повышению ресурса. Токи потребления порядка 1-2 мА, при напряжении питания 3-5 В. Работоспособность на скоростях от 0.01 м/с до 25 м/с.

Комплектующие для внутритрубных снарядов

Манжеты и диски из полиуретана

Манжеты и диски из полиуретана

ПУР

Полиуретановые манжеты и диски для внутритрубных снарядов диаметром от 100мм до 1420мм и различной твердостью по Шору изготавливаются из высококачественного сырья иностранного производства. При подготовке форм, производстве и выдержке готовых изделий соблюдаются все параметры и нормы, предписанные производителем сырья. Это гарантирует высокое качество изделий и соответствие их характеристик требованиям заказчика.

Металлические щетки из витой проволоки

Щетка металлическая витая для Ду500

Щётки для внутритрубных скребков

Щёточные диски с чистящими элементами из витой углеродистой проволоки могут быть установлены на любые внутритрубные снаряды диаметром от 100 до 1400 мм. Количество щёточных дисков на снаряде, посадочные места и размеры, материал и диметр проволоки, а также другие параметры металлических щёток могут быть согласованы при заказе.

Заливочные формы для полиуретана и изделия из капролона

Заливочные формы

Форма для заливки полиуретановой манжеты

Формы для заливки полиуретановых изделий

Опытные специалисты ООО "АПРОДИТ" разрабатывают и изготавливают заливочные формы любой сложности для отливки полиуретановых изделий.

Изделия из копролона

Статор и ротор из копролона для винтового многозаходного двигателя

Изделия из капролона

ООО "АПРОДИТ" проектирует и изготавливает из копролона (полиамида 6) детали любой сложности. Для изготовления из копролона статоров и роторов винтовых двигателей и насосов мы спроектировали специальный станок с ЧПУ. Капролон обладает рядом уникальных свойств: прочность, низкое трение, износостойкость, химическая стойкость в различных агресивных средах.

Стенды с прозрачными трубами

Имитация шарового крана открытого на 80% Сегментный поворот 90 гр R=1.5D Равнопроходный тройник с нижним отводом без решетки

Стенд с прозрачными трубами

Стенды с прозрачными трубами используется для обучения и для исследований прохождения средств очистки и диагностики через различные препятствия в трубопроводе.

Стенд представляет из себя модульную, разборную конструкция с несущим каркасом из стали. Предназначается для установки в помещениях и на открытом воздухе. Следующие препятствия могут быть смоделированы: повороты, тройники, не до конца закрытые шаровые краны, вмятины, гофры, вантузы и т.д.

Элементы стенда изготавливается из прозрачных пластиковых труб диаметром от 100 до 200мм. Стенд может комплектоваться стандартными камерами приема-запуска. Рабочая жидкость - вода. Максимальное давление 3 атм. Мотопомпа для перекачки жидкости входит в комплект поставки.

Видео стенд с прозрачными трубами
